Launch O2-2 Παλμογράφος 4 καναλιών
Κώδικας: 2598Λεπτομερής περιγραφή του προϊόντος

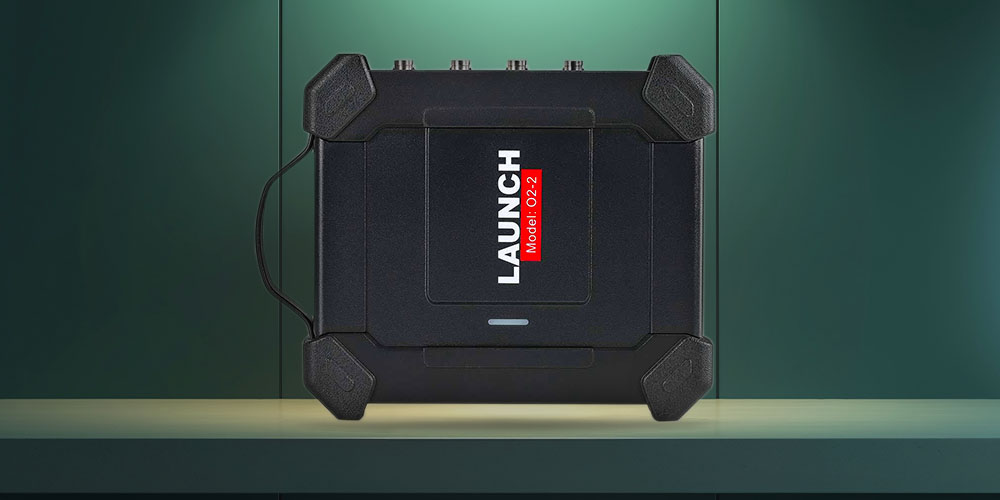

Το Launch O2-2 Scope Box είναι μια ευέλικτη και εύχρηστη πρόσθετη μονάδα που μπορεί να ανιχνεύσει σφάλματα υψηλού επιπέδου σε διάφορα ηλεκτρικά εξαρτήματα, όπως αισθητήρες, ενεργοποιητές και κυκλώματα. Μέσω της ενσωμάτωσής του στα εργαλεία σάρωσης της σειράς X-431 μέσω της εφαρμογής O2-2, επιτρέπει στο συνεργείο και στον τεχνικό να επεκτείνουν τις λειτουργίες του εργαλείου σάρωσης.
Συμβατό με πολλά διαγνωστικά εργαλεία της Launch, όπως τα X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
Κύρια πλεονεκτήματα του O2-2 Scope Box
- Δυνατότητα καταγραφής και αναπαραγωγής δεδομένων κυματομορφών υψηλής ανάλυσης για μελλοντική ανάλυση
- Επιλογή της ταχύτητας εμφάνισης της κυματομορφής για γρήγορη ανάλυση
- Βιβλιοθήκη προκαθορισμένων σημάτων κυματομορφών, ενσωματωμένη μνήμη
- Καταγραφή και αποθήκευση των σημάτων που υποβλήθηκαν σε δοκιμή για μετέπειτα ανάλυση και αντιμετώπιση προβλημάτων
- Αυτόματη ρύθμιση όλων των σημάτων του διαγράμματος και στα 4 κανάλια
- Ξεχωριστή γείωση κάθε καναλιού για ελαχιστοποίηση της παραμόρφωσης των σημάτων δοκιμής
- Υψηλής ποιότητας συνδετήρες BNC
- Πλήρες σετ προσαρμογέων για συστήματα ανάφλεξης, αισθητήρες, συνδετήρες και άλλα εξαρτήματα
- Πολλαπλές δοκιμές αυτοκινήτων, όπως κυκλώματα, αισθητήρες, ενεργοποιητές, δοκιμές ανάφλεξης και άλλα
- Πρόσβαση σε 23 τρόπους αυτόματων μετρήσεων που εμφανίζονται σε μία οθόνη για εύκολη εναλλαγή
- Χρησιμοποιήστε τη λειτουργία μεγέθυνσης/σμίκρυνσης για να εξετάσετε ακριβείς λεπτομέρειες
- Προσαρμόσιμες προσωπικές ρυθμίσεις συστήματος που μπορούν να αποθηκευτούν ως αρχεία διαμόρφωσης για προβολή
- Μεγέθυνση μαθηματικών πράξεων κυματομορφών, όπως πρόσθεση, αφαίρεση, πολλαπλασιασμός και συνάρτηση FFT για ανάλυση κυματομορφών υψηλού επιπέδου
Παράμετροι
| Κανάλια | 4 |
| Εύρος ζώνης | 100MHz |
| Χρόνος ανόδου | ≤3,5ns |
| Μέγιστος ρυθμός δειγματοληψίας | 1 Gbps |
| Αντίσταση εισόδου | 1 MΩ ±1,5 % |
| Βάθος αποθήκευσης | 10 M |
| Αριθμός bit δειγματοληψίας | 8bit |
| Κάθετη ακρίβεια | 3% |
| Κάθετη κλίμακα | 5mV~10V |
| Αντιστροφή | Υποστήριξη |
| Σύζευξη καναλιών | DC, AC |
| Εύρος βάσης χρόνου | 1ns-1ks |
| Ακρίβεια βάσης χρόνου | 20ppm |
| Λειτουργία δειγματοληψίας | Κανονική |
| Αποκωδικοποίηση CANBus | CAN, LIN |
| Τύπος ενεργοποίησης | Άκρη, Πλάτος παλμού |
| Λειτουργία ενεργοποίησης | Κανονική, Αυτόματη και Μονή SEQ |
| Σύζευξη ενεργοποίησης | DC, απόρριψη θορύβου |
| Μαθηματικά | FFT διπλού κύματος |
| Οθόνη | YT, Μεγέθυνση, Κύλιση |
| Λειτουργία κύλισης | 200 ms/div - 1000 s/div |
| Αυτόματη διαμόρφωση | Υποστήριξη |
| Αυτόματη μέτρηση | 23 |
| Δείκτης | Οριζόντιος δρομέας, Κάθετος δρομέας |
| Τροφοδοσία από | Θύρα USB, Θύρα DC IN |
| Μέθοδος μετάδοσης δεδομένων | USB |
| Επιλογές διαμόρφωσης οχήματος | Κυκλώματα, αισθητήρας, εκτελεστικά, ανάφλεξη |
| Θερμοκρασία λειτουργίας | 0℃ - 50℃ |
| Εύρος τροφοδοσίας | USB: 5V/1A DC: 12V/24V |
| Συμβατότητα | Μία εφαρμογή μπορεί να είναι συμβατή με πολλαπλές αναλύσεις τάμπλετ |
| Χειρονομίες πολλαπλής αφής | Υποστηρίζει αφή 2 σημείων, η κυματομορφή μπορεί να μεγεθυνθεί ή να σμικρυνθεί κάθετα ή οριζόντια |
| Αναβάθμιση υλικολογισμικού | Υποστηρίζει διαδικτυακή αναβάθμιση |
| Σκανδάλη | Μπορεί να χρησιμοποιηθεί κανονικά κατά τη διάρκεια της κανονικής αναμονής σκανδάλης. |
| Λειτουργία επίδειξης | Ναι |
| Διαχωρισμός οθόνης | Ναι |
| Ρυθμός δειγματοληψίας | Μονό κανάλι 1G/s, 2 κανάλια 500M/s, πολλαπλά κανάλια 250M/s |
| Χρόνος εκκίνησης | περίπου 16s |
| Κατανάλωση ισχύος | περίπου 7,5 W |
Περιεχόμενα συσκευασίας
- Κουτί Launch O2-2 Scope
- Γραμμές δοκιμής HT 30 (4 τεμ.)
- Γραμμή δευτερεύουσας ανάφλεξης HT25
- Καλώδιο κλιπ μπαταρίας
- Καλώδιο USB
- Εξασθενητής HT201 (2 τεμ.)
- Βελόνες διάτρησης (20 τεμ.)
- Αισθητήρες πολύμετρου (2 ζεύγη)
- κροκοδειλάκια (2 ζεύγη)
- έγχρωμοι θηλυκοί αισθητήρες (5 τεμ.)
- ασφάλειες κλιπ 5x20mm (4 τεμ.)
- κεφαλή βίδας (2 τεμ.)
- εγχειρίδιο χρήστη
Πρόσθετες παράμετροι
| Κατηγορία: | Launch |
|---|---|
| EAN: | 5904954303086 |
