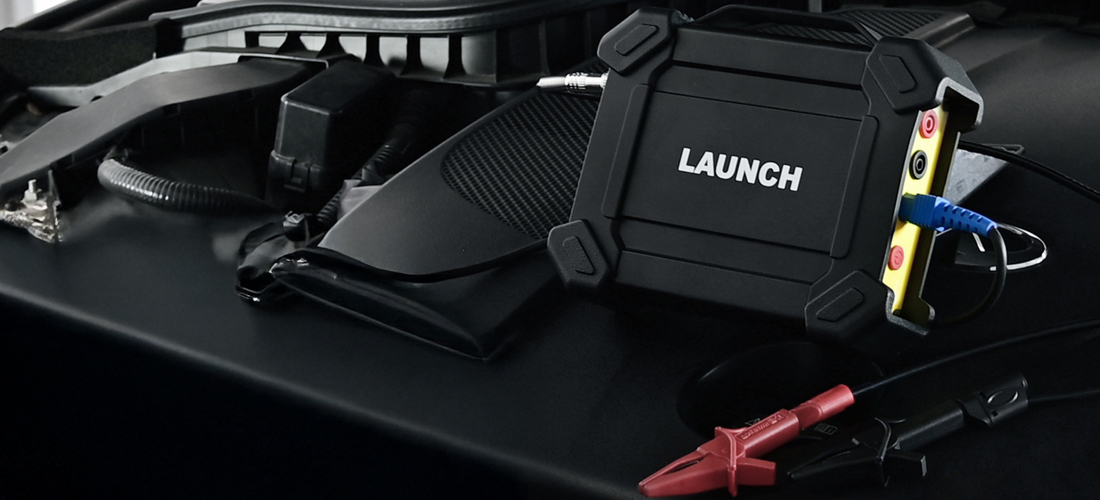

Launch S2-2 Sensor Box

Λεπτομερής περιγραφή του προϊόντος

Το Launch S2-2 Sensor Box είναι ένα μονάδα ειδικά σχεδιασμένη για τη διάγνωση, τον έλεγχο και την προσομοίωση των περισσότερων βλαβών αισθητήρων οχημάτων. Με τη βοήθειά της, οι χρήστες μπορούν εύκολα και γρήγορα να διαγνώσουν και να προσομοιώσουν τη λειτουργία του αισθητήρα, για γρήγορη αντιμετώπιση προβλημάτων της μονάδας ελέγχου. Η συσκευή υποστηρίζει επίσης λειτουργίες πολύμετρου. Μέσω αυτής της λειτουργίας, οι χρήστες μπορούν να ελέγξουν την τάση, την αντίσταση και την χωρητικότητα. Η μονάδα δεν μπορεί να χρησιμοποιηθεί μεμονωμένα, πρέπει να χρησιμοποιείται σε συνδυασμό με διαγνωστικά εργαλεία της Launch που είναι συμβατά με αυτή τη μονάδα, όπως τα CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Κύρια χαρακτηριστικά

• Ελέγξτε αν η ίδια η ECU λειτουργεί ή όχι
• Υποστηρίζει χειροκίνητη εισαγωγή δεδομένων προόδου.
• Προσομοιώστε την κατάσταση λειτουργίας των αισθητήρων χωρίς να αντικαταστήσετε εξαρτήματα
• Προσομοιώστε ορισμένες ειδικές συνθήκες λειτουργίας των αισθητήρων χωρίς να αντικαταστήσετε εξαρτήματα
• Μπορεί να χρησιμοποιηθεί ως πολύμετρο για τη μέτρηση αντίστασης, τάσης AC/DC, χωρητικότητας, συχνότητας και παλμικών σημάτων κ.λπ.
• Με ένα κλικ εισέρχεστε στο διαισθητικό μενού αισθητήρων, ενεργοποιητών, καθορισμένων/σχεδιασμένων κυματομορφών, χρονικών κυματομορφών, πολύμετρου και ρυθμίσεων συστήματος
• Μέτρηση συχνότητας

Αισθητήρας

Το όργανο είναι εξοπλισμένο με μια λειτουργία «Αισθητήρα», η οποία έχει σχεδιαστεί για μέτρηση και χρονισμό. Χρησιμοποιείται για την προσομοίωση των σημάτων εισόδου του ηλεκτρονικού συστήματος ελέγχου του αυτοκινήτου, και ο υπολογιστής του αυτοκινήτου ρυθμίζει την κατάσταση λειτουργίας του κινητήρα σύμφωνα με αυτές τις παραμέτρους.

Σύνδεσμος δράσης

Χρησιμοποιείται για την προσομοίωση του σήματος ελέγχου εξόδου του ηλεκτρονικού συστήματος ελέγχου του αυτοκινήτου, προκειμένου να αξιολογηθούν οι συνθήκες λειτουργίας των ενεργοποιητών του αυτοκινήτου.

Πολύμετρο

Μέσω αυτής της λειτουργίας, οι χρήστες μπορούν να ελέγξουν την τάση, την αντίσταση και την χωρητικότητα.

Παράμετροι

• Κυματομορφή: Υπάρχουν 9 κυματομορφές για επιλογή: ημιτονοειδές κύμα προς τα εμπρός, ημιτονοειδές κύμα προς τα πίσω, τετραγωνικό κύμα προς τα εμπρός, τετραγωνικό κύμα προς τα πίσω, μέση τάση, ευθεία γραμμή, ευθεία γραμμή υψηλής/χαμηλής τάσης, τριγωνικό κύμα και τραπεζοειδές κύμα.
• Συχνότητα: Ρυθμίστε τη συχνότητα της επιλεγμένης κυματομορφής.
• Πλάτος: Ρυθμίστε το πλάτος της επιλεγμένης κυματομορφής.
• Μετατόπιση: Ρυθμίστε τη μετατόπιση της επιλεγμένης κυματομορφής.
• Φάση: Ρυθμίστε τη φάση της επιλεγμένης κυματομορφής.
• Κύκλος λειτουργίας: Ρυθμίστε τον κύκλο λειτουργίας της επιλεγμένης κυματομορφής.
• Συγχρονισμός σήματος: Μπορεί να προκαλέσει την ταυτόχρονη μετάδοση σημάτων από τα κανάλια CH1 και CH2.

Χειροκίνητη απόδοση

• Συνολικός αριθμός πλαισίων: 1-3 (προαιρετικό). Καθορίζει τον συνολικό αριθμό των σημείων εξόδου
• Γενικά, μια μεμονωμένη κυματομορφή αποτελείται από 100 σημεία. Οι τιμές 1-3 υποδηλώνουν ότι μπορείτε να επιλέξετε 100, 200 ή 300 σημεία για τη δημιουργία μιας κυματομορφής.
• Επεξεργασία πλαισίου: χρησιμοποιείται για την επεξεργασία του πλαισίου: Μπορείτε να επεξεργαστείτε ένα πλαίσιο ή όλα
• Κυματομορφή: Μπορείτε να επιλέξετε μια προκαθορισμένη κυματομορφή και να την τοποθετήσετε στην περιοχή χειροκίνητης σχεδίασης.
• Συχνότητα: Εάν θέλετε να εμφανίσετε το μήκος κύματος, μπορείτε να χρησιμοποιήσετε τη Συχνότητα: συχνότητα ενός καρέ (για έξοδο 3 καρέ, η συνολική συχνότητα ορίζεται ως συχνότητα/3).
• Πλάτος: Το πλάτος της κυματομορφής εξόδου
• Μετατόπιση: Μετατόπιση της κυματομορφής εξόδου
• Κυματομορφή χρονισμού: Αυτή η λειτουργία χρησιμοποιείται για τη ρύθμιση της κυματομορφής χρονισμού (στροφαλοφόρος άξονας + εκκεντροφόρος άξονας) του κινητήρα.

Τεχνικές παράμετροι

Μονάδα αισθητήρα

• Αριθμός καναλιών: 2
• Ακρίβεια: 1
• Εύρος πλάτους: 1: 0 - 20 V
• Μέγιστο ρεύμα εξόδου: 20 mA
• Προκαθορισμένο εύρος συχνοτήτων: 0 - 20 kHz
• Συχνότητα παλμού τετραγωνικού σήματος: 0 - 15 kHz
• Κύκλος λειτουργίας τετραγωνικού σήματος: 0 - 100%
• Ισχύς: Έξοδος προσομοιωτή αισθητήρα/μέγιστο ρεύμα 20 mA (η έξοδος τροφοδοτείται από μπαταρία) - οδήγηση σωληνοειδούς, πηνία ανάφλεξης/ρεύμα εξόδου 2A (εξωτερική τροφοδοσία)
• USB: USB 2.0 τύπου B (με λειτουργία φόρτισης και τροφοδοσίας/5V)
• Υποστήριξη προσομοίωσης τάσης DC
• Υποστήριξη προσομοίωσης σταθερής συχνότητας
• Υποστήριξη προσομοίωσης προκαθορισμένων κυματομορφών
• Υποστήριξη προσομοίωσης χειροκίνητα σχεδιασμένων κυματομορφών
• Διεπαφή γεννήτριας σημάτων: 2
• Θύρα για εξωτερική τροφοδοσία: 1
• Διεπαφή σωληνοειδούς: 1
• Διεπαφή πολύμετρου: 2
• Θερμοκρασία λειτουργίας: 1: 0 °C - 50 °C
• Θερμοκρασία αποθήκευσης: -30 °C - 70 °C

Πολύμετρο

• Τάση DC: 0 V - 700 V
• Τάση AC: 0 V - 700 V
• Αντίσταση: 0 Ω - 40 MΩ
• Χωρητικότητα: 0 F - 100 µF (μέγιστος χρόνος μέτρησης 30 s)
• Δίοδος: 0 V - 1,5 V
• Ανίχνευση συνέχειας: Ηχητική ειδοποίηση κάτω από 30 Ω

Περιεχόμενα συσκευασίας

• Launch S2-2
• 2x καλώδια μέτρησης HT30
• Καλώδιο προσαρμογέα διεπαφής 7 ακίδων
• Καλώδιο με ακροδέκτες μπαταρίας
• Καλώδιο USB
• 3x καλώδια διακλάδωσης 6 ακίδων
• 2x ακροδέκτες ελέγχου πολύμετρου (μαύρος + κόκκινος)
• σετ αισθητήρων με άγκιστρο
• τροφοδοτικό
