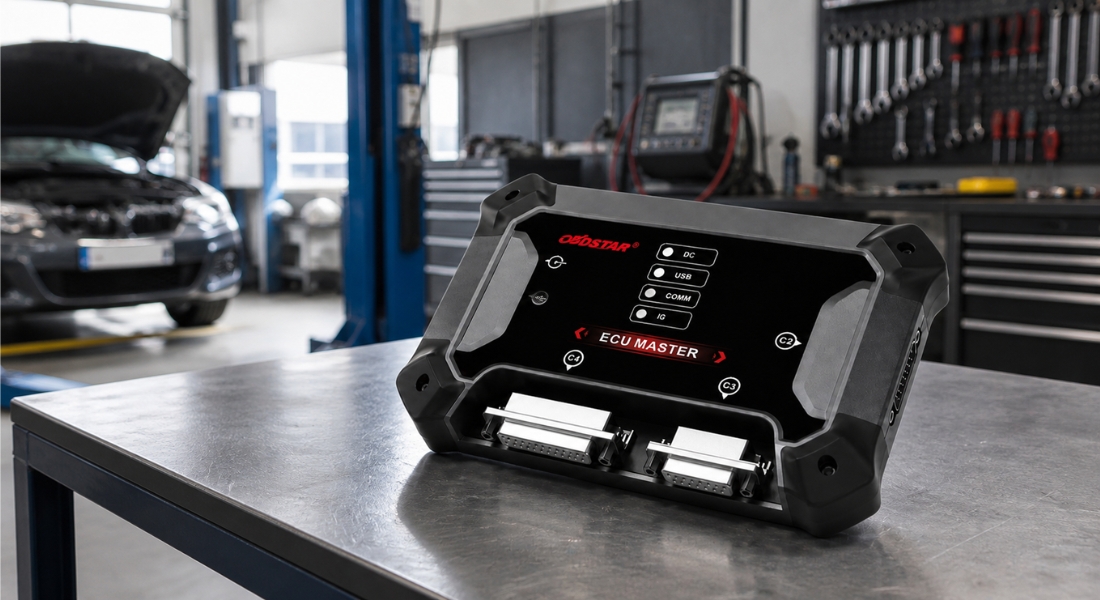

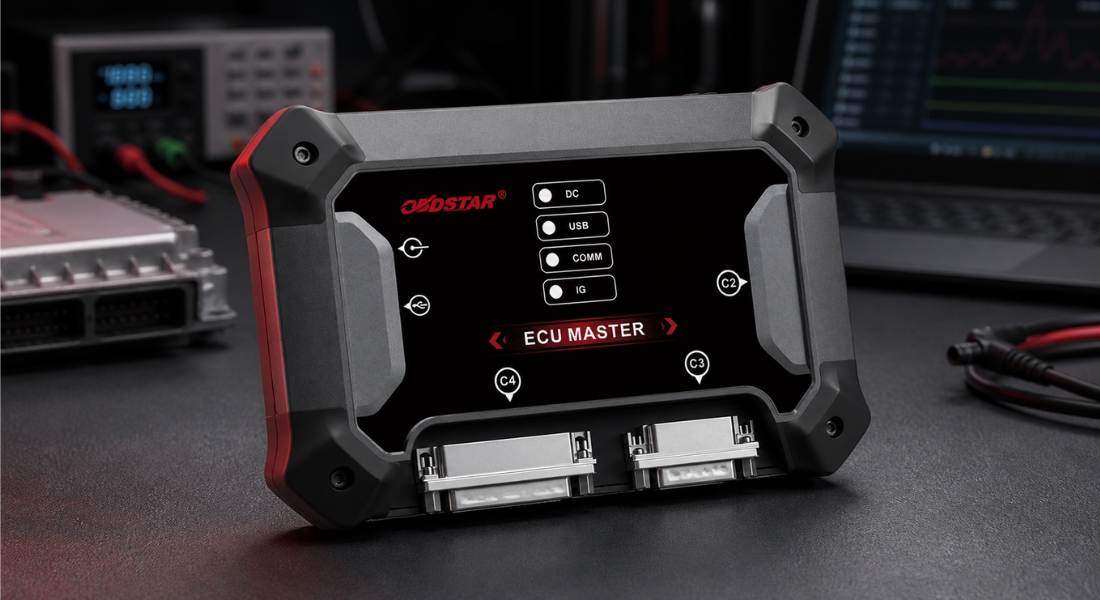

OBDStar Ecu Master

Λεπτομερής περιγραφή του προϊόντος

Το OBDSTAR ECU MASTER είναι ένας επαγγελματικός προγραμματιστής που προορίζεται για τη διαχείριση μονάδων ελέγχου επιβατικών αυτοκινήτων και ηλεκτρικών οχημάτων. Ανάλογα με την επιλεγμένη έκδοση, επιτρέπει την ανάγνωση, εγγραφή, δημιουργία αντιγράφων ασφαλείας και κλωνοποίηση δεδομένων μονάδων ελέγχου ή την επαναφορά υποστηριζόμενων SRS και μονάδων αερόσακων μετά από ατύχημα. Η συσκευή υποστηρίζει τους κύριους τρόπους επικοινωνίας που χρησιμοποιούνται κατά τον προγραμματισμό μονάδων αυτοκινήτων, συμπεριλαμβανομένων των λειτουργιών OBD, BENCH, BOOT, JTAG και BDM. Το λογισμικό προορίζεται για υπολογιστές με λειτουργικό σύστημα Windows 10 ή νεότερη έκδοση. Το λογισμικό ECU MASTER περιλαμβάνει προειδοποιήσεις για λανθασμένες διαδικασίες, οι οποίες συμβάλλουν στον περιορισμό του κινδύνου σφάλματος κατά τη σύνδεση και τον προγραμματισμό της μονάδας. Για τις υποστηριζόμενες μονάδες ECU και αερόσακων διατίθενται προαιρετικά εξειδικευμένα καλώδια που επιτρέπουν την άμεση σύνδεση χωρίς χειροκίνητη διασύνδεση μεμονωμένων ακίδων. Η συσκευή συνδέεται στον υπολογιστή μέσω καλωδίου USB. Οι επιμέρους λειτουργίες εκτελούνται στη συνέχεια μέσω του ευχρηστου προγράμματος OBDSTAR ECU MASTER.

Οι συγκεκριμένες λειτουργίες της συσκευής αντιστοιχούν στην έκδοση που επιλέχθηκε κατά την παραγγελία. Οι υποστηριζόμενες μονάδες ενδέχεται να διαφέρουν ανάλογα με τη μάρκα, το μοντέλο, το έτος κατασκευής, την ονομασία της μονάδας και την τρέχουσα έκδοση του λογισμικού.

Διαθέσιμες εκδόσεις

Το OBDSTAR ECU MASTER διατίθεται σε δύο ξεχωριστές εκδόσεις λογισμικού. Πριν από την παραγγελία, επιλέξτε την έκδοση που αντιστοιχεί στον επιθυμητό τρόπο χρήσης:

• Έκδοση Α – Passenger Car ECU: προγραμματισμός και κλωνοποίηση μονάδων ελέγχου επιβατικών και ηλεκτρικών οχημάτων
• Παραλλαγή D – Crash Reset: επαναφορά υποστηριζόμενων μονάδων SRS και αερόσακων μετά από ατύχημα

Κάθε παραλλαγή περιλαμβάνει διαφορετικό πακέτο λογισμικού. Ως εκ τούτου, οι διαθέσιμες λειτουργίες της συσκευής αντιστοιχούν στην παραλλαγή που επιλέξατε κατά την παραγγελία.

Παραλλαγή A

Η επιλογή Α – ECU επιβατικών αυτοκινήτων προορίζεται για τον προγραμματισμό μονάδων ελέγχου επιβατικών αυτοκινήτων και επιλεγμένων ηλεκτρικών οχημάτων. Υποστηρίζει την εργασία με μονάδες κινητήρα ECM, κιβωτίου ταχυτήτων TCM, αμαξώματος BCM και, σε συμβατά ηλεκτρικά αυτοκίνητα, επίσης με μονάδες μπαταρίας και ελέγχου BMS και VCU.

Κύριες λειτουργίες της έκδοσης Α

• ανάγνωση και εγγραφή δεδομένων μονάδων ελέγχου
• κλωνοποίηση ECU, TCM και BCM
• ανάγνωση και εγγραφή μνημών Flash και EEPROM
• δημιουργία αντιγράφων ασφαλείας και μεταφορά δεδομένων μεταξύ της αρχικής και της ανταλλακτικής μονάδας
• αυτόματη διόρθωση CheckSum
• ανάγνωση και εγγραφή VIN
• Virgin Reset των υποστηριζόμενων μονάδων
• εξατομίκευση και μεταφορά δεδομένων
• μετατροπή και αποκρυπτογράφηση δεδομένων του συστήματος ακινητοποίησης
• IMMO OFF / ON
• ανάγνωση και εγγραφή χαρτών μονάδων ελέγχου
• ξεκλείδωμα και κλείδωμα υποστηριζόμενων ECU
• βαθμονόμηση επιλεγμένων παραμέτρων
• βαθμονόμηση μετρητή χιλιομέτρων και χρόνου λειτουργίας σε υποστηριζόμενα συστήματα

Υποστηριζόμενες μονάδες ελέγχου επιβατικών αυτοκινήτων

Η έκδοση Α υποστηρίζει την ανάγνωση και εγγραφή χιλιάδων μονάδων που χρησιμοποιούνται σε επιβατικά αυτοκίνητα. Ανάλογα με τον συγκεκριμένο τύπο ECU, διατίθενται λειτουργίες όπως κλωνοποίηση, επεξεργασία VIN, Virgin Reset, μεταφορά δεδομένων, διόρθωση αθροίσματος ελέγχου, επεξεργασία δεδομένων συστήματος ακινητοποίησης ή βαθμονόμηση επιλεγμένων παραμέτρων.

Μεταξύ των υποστηριζόμενων εφαρμογών περιλαμβάνονται, για παράδειγμα, επιλεγμένες μονάδες κιβωτίου ταχυτήτων Mercedes-Benz FBS3 και FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai και Kia, μονάδες κινητήρα Ford MG1/MD1, συστήματα του ομίλου Volkswagen και μονάδες των κατασκευαστών Bosch, Continental, Delphi, Denso, Siemens ή Magneti Marelli.

Υποστήριξη ηλεκτρικών οχημάτων

Η παραλλαγή Α περιλαμβάνει επίσης επιλεγμένες μονάδες BMS και VCU που χρησιμοποιούνται σε ηλεκτρικά οχήματα. Ανάλογα με το συγκεκριμένο σύστημα, η συσκευή μπορεί να υποστηρίζει ανάγνωση και εγγραφή δεδομένων, κλωνοποίηση ή μεταφορά δεδομένων μεταξύ της αρχικής και της ανταλλακτικής μονάδας.

Μεταξύ των υποστηριζόμενων εφαρμογών περιλαμβάνονται επιλεγμένα συστήματα που χρησιμοποιούνται, για παράδειγμα, σε οχήματα των μαρκών Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC και BYD.

Παραλλαγή D

Η Παραλλαγή D – Crash Reset προορίζεται για ειδικούς που ασχολούνται με επισκευές μονάδων SRS και αερόσακων. Στις υποστηριζόμενες μονάδες επιτρέπει την ανάγνωση των απαραίτητων δεδομένων, τη διαγραφή των αποθηκευμένων εγγραφών σύγκρουσης και την επαναφορά της μονάδας μετά την ενεργοποίηση του συστήματος συγκράτησης.

Κύριες λειτουργίες της έκδοσης D

• ανάγνωση δεδομένων μονάδων SRS και αερόσακων
• επαναφορά δεδομένων σύγκρουσης μετά από ατύχημα
• εγγραφή των διορθωμένων δεδομένων πίσω στη υποστηριζόμενη μονάδα
• επαναφορά επιλεγμένων μονάδων αερόσακων
• λειτουργία μέσω των υποστηριζόμενων λειτουργιών BENCH, BOOT, JTAG ή BDM
• αυτόματες διαδικασίες εργασίας για τις υποστηριζόμενες μονάδες
• πληροφορίες που απαιτούνται για τη σωστή σύνδεση της μονάδας
• προειδοποιήσεις για λανθασμένη διαδικασία εργασίας

Η διαθεσιμότητα της λειτουργίας Crash Reset εξαρτάται από τον συγκεκριμένο κατασκευαστή, τον τύπο της μονάδας αερόσακου, τον επεξεργαστή που χρησιμοποιείται και την τρέχουσα έκδοση του λογισμικού. Πριν ξεκινήσετε την επισκευή, συνιστούμε να ελέγξετε τη συγκεκριμένη μονάδα στον τρέχοντα κατάλογο των υποστηριζόμενων μονάδων.

Υποστηριζόμενες λειτουργίες σύνδεσης

• OBD – επικοινωνία και προγραμματισμός μέσω της υποδοχής διάγνωσης του οχήματος
• BENCH – εργασία με αποσυναρμολογημένη μονάδα χωρίς να απαιτείται το άνοιγμά της
• BOOT – άμεση ανάγνωση και εγγραφή της μονάδας σε λειτουργία σέρβις
• JTAG / BDM – εργασία με επιλεγμένους επεξεργαστές και μνήμες μέσω άμεσης σύνδεσης

Υποστηριζόμενα πρωτόκολλα επικοινωνίας

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• άλλα πρωτόκολλα ανάλογα με τον τύπο της μονάδας ελέγχου

Ενημέρωση λογισμικού

Με την εγγραφή και την ενεργοποίηση της συσκευής, λαμβάνετε δωρεάν ενημερώσεις για 1 έτος. Μετά τη λήξη αυτής της περιόδου, δεν απαιτείται περαιτέρω συνδρομή. Σύμφωνα με τον κατασκευαστή, οι λειτουργίες λογισμικού που έχουν ήδη ληφθεί παραμένουν διαθέσιμες, ωστόσο χωρίς ανανέωση της συνδρομής δεν είναι δυνατή η λήψη νέων ενημερώσεων και επεκτάσεων κάλυψης.

Τεχνικές προδιαγραφές

• Λειτουργικό σύστημα: Windows 10 και νεότερες εκδόσεις
• Θερμοκρασία λειτουργίας: -10 °C έως 55 °C
• Θερμοκρασία αποθήκευσης: -20 °C έως 70 °C
• Διαστάσεις: 176 × 115 × 31 mm

Περιεχόμενα συσκευασίας

• OBDStar Ecu Master
• Άδεια χρήσης λογισμικού
• Τροφοδοτικό
• κύριο καλώδιο
• καλώδιο USB
• καλώδιο BENCH
• σετ καλωδίων σύνδεσης Jumper Wire
• καλώδιο προέκτασης 3-σε-1 Jumper
• πολυλειτουργική πλακέτα ανάγνωσης και εγγραφής δεδομένων C4-01
• προσαρμογέας C4-10
• καλώδιο W004
• καλώδιο W005
• καλώδιο W006
• οδηγίες χρήσης
