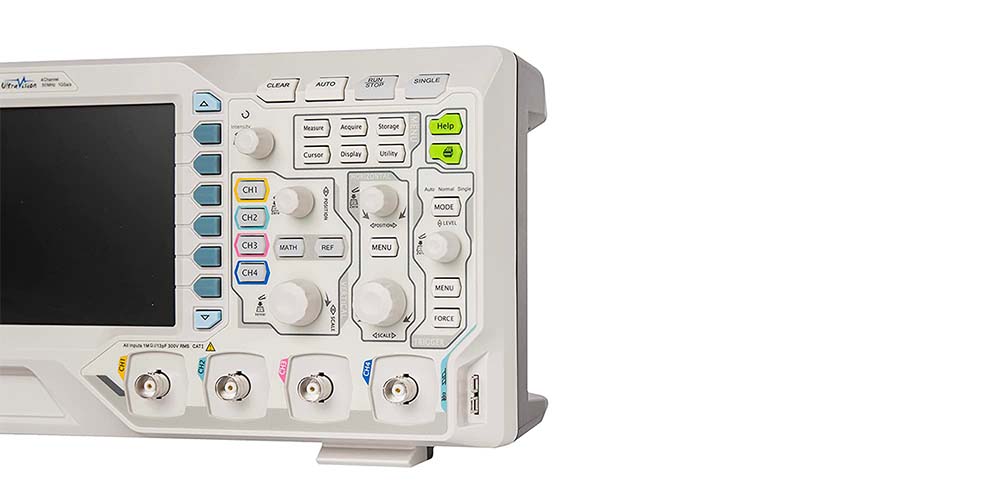

Rigol DS1054Z Παλμογράφος 4 καναλιών
Κώδικας: 1218Λεπτομερής περιγραφή του προϊόντος
Ο Rigol DS1054Z είναι ένας παλμογράφος 4 καναλιών με ρυθμό δειγματοληψίας 1 GS/s και μνήμη 12 εκατομμυρίων σημείων. Με ρυθμό ανανέωσης 30.000 wfm/s, είναι δυνατή η γρήγορη ανάλυση του σήματος και ο εντοπισμός τυχόν προβλημάτων που ενδέχεται να υπάρχουν στο σήμα. Η απόδοση του μοντέλου διαιρείται με τον αριθμό των ενεργών καναλιών, 250 MS/s (4 ενεργά κανάλια), 500 MS/s (2 ενεργά κανάλια), 1GS/s (1 ενεργό κανάλι). Η μνήμη αυτής της συσκευής είναι 24Mpts κατανεμημένα σε τέσσερα κανάλια. Η συσκευή είναι εξοπλισμένη με θύρα USB για μεταφορά δεδομένων σε υπολογιστή ή κάρτα μνήμης.
Τεχνολογία Ultra Vision
Η τεχνολογία Ultra Vision εμφανίζει ένα επικαλυπτόμενο εύρος σημάτων ανάλογα με την ένταση και παρέχει βάθος μνήμης έως 24Mpts για λεπτομερή απεικόνιση των σημάτων.
Προδιαγραφές
| Μνήμη | 24 Mpts (διαιρούμενα με τον αριθμό των καναλιών). |
| Ρυθμός δειγματοληψίας | 250 MS/s (4 ενεργά κανάλια), 500 MS/s (2 ενεργά κανάλια) 1 GS/s (1 ενεργό κανάλι) |
| Οθόνη | TFT 7", 800x480 pixel, 160.000 χρώματα |
| Αντίσταση εισόδου | 1 MΩ |
| Αριθμός καναλιών | 4 |
| Οριζόντια κλίμακα (είσοδος) | 5 ns/div - 50s/div |
| Κάθετη ευαισθησία (είσοδος) | 1 mV/div - 10 V/div |
| Μετατροπέας A/D | Ανάλυση 8 bit |
| Μέγιστη τάση | CAT I 300 Vrms, CAT II 100 Vrms, παροδική υπέρταση 100 Vpk |
| Χρόνος ανόδου | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Υποστήριξη αισθητήρα | 0,1x - 1000x |
| Μετρημένη τιμή θορύβου | 1 mVpp (στα 100 ms, 1 mV/div, διάρκεια εγγραφής: 3 Mpts) |
| Σύνδεση | USB 2.0 Τύπου A, USB 2.0 Τύπου B, LAN |
| Βάρος (χωρίς συσκευασία) | 3,2 kg |
| Διαστάσεις | 313 x 161 x 122 mm |
Περιεχόμενα συσκευασίας
- Παλμογράφος Siglent Rigol DS1054Z
- 4 παθητικοί αισθητήρες 1x/10x (150 MHz, τύπου RP2200)
- Καλώδιο USB
- Καλώδιο τροφοδοσίας
- Εγχειρίδιο
Πρόσθετες παράμετροι
| Κατηγορία: | Παλμογράφοι |
|---|---|
| EAN: | 4016139006819 |
