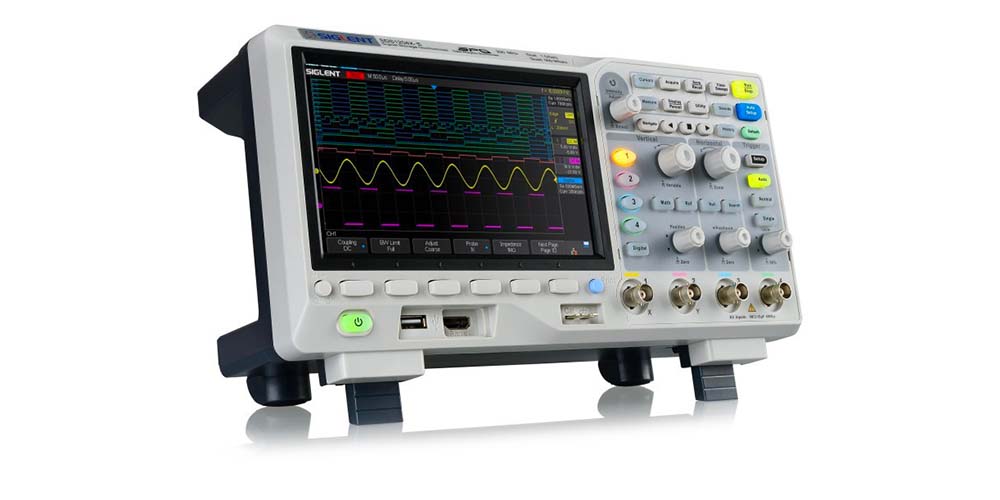

Siglent SDS1104X-E Παλμογράφος 4 καναλιών
Κώδικας: 1215Λεπτομερής περιγραφή του προϊόντος
Πρόκειται για ένα τετρακαναλικό μοντέλο της σειράς «SDS1100X-E» που μπορεί να μετρήσει έως και δύο κανάλια ταυτόχρονα. Ο αισθητήρας διαθέτει δύο ADC, οπότε μπορεί να πραγματοποιεί μετρήσεις σε δύο κανάλια ταυτόχρονα χωρίς απώλεια του ρυθμού δειγματοληψίας. Ακόμη και αν όλα τα κανάλια είναι ενεργά, ο αισθητήρας εξακολουθεί να διαθέτει 500 MS/s ανά κανάλι. Με τη νέα ενημέρωση λογισμικού, έχει προστεθεί μια λειτουργία «καταγραφής δεδομένων» , η οποία επιτρέπει τη μέτρηση και καταγραφή δειγμάτων με ρυθμό έως 1 kSa/s για αρκετές ώρες κάθε φορά ή για αρκετές ημέρες.&Αυτό το μοντέλο έχει απόδοση έως 100 MHz και 14 Mpts σε δύο ενεργά κανάλια ή 7 Mpts σε τέσσερα ενεργά κανάλια.
Super Phospor
Ο παλμογράφος διαθέτει την τεχνολογία «Super Phospor», η οποία παρέχει υψηλή ευκρίνεια σήματος και πολύ χαμηλό θόρυβο. Με αυτή την τεχνολογία, απαιτούνται μόνο 500 µV ανά κλάδο. Η τεχνολογία αυτή περιλαμβάνει επίσης τη συνεχή μετάδοση του σήματος ανεξάρτητα από τον επεξεργαστή ή την οθόνη, ανιχνεύοντας έτσι σφάλματα που δεν είναι ορατά στο κανονικό εύρος. Περιλαμβάνεται επίσης ως στάνταρ ένας αισθητήρας που μπορεί να αποκωδικοποιήσει σήματα στις σειρές l2C, SPI, UART, RS232, CAN και LIN.
Προαιρετικά εξαρτήματα
Μπορείτε προαιρετικά να παραγγείλετε έναν γεννήτρια συναρτήσεων για αυτό το μοντέλο, ώστε να επεκτείνετε το εύρος με έναν αναλυτή λογικής 25 MHz και 16 καναλιών. Αυτή η επέκταση μπορεί να συνδεθεί ανά πάσα στιγμή μέσω διεπαφής USB.Ο αισθητήρας μπορεί επίσης να συνδεθεί στο διαδίκτυο μέσω χρησιμοποιώντας καλώδιο internet ή WiFi dongle, τα οποία μπορούν επίσης να αγοραστούν προαιρετικά. Αυτό επιτρέπει τον έλεγχο του αισθητήρα μέσω της διεπαφής ιστού. Ο αισθητήρας μπορεί επίσης να ελέγχεται μέσω εντολών SCPI. Παρακαλούμε επικοινωνήστε μαζί μας για εξατομικευμένη προσφορά.
Προδιαγραφές
| Εύρος ζώνης | 100 MHz |
| Κανάλια | 4 |
| Μνήμη | 7 Mpts ανά κανάλι (όταν χρησιμοποιούνται 4 κανάλια) 14 Mpts ανά κανάλι (όταν χρησιμοποιούνται 2 κανάλια) |
| Κάθετη κλίμακα | 500 µV/div - 10 V/div |
| Οριζόντια κλίμακα | 1 ns/div - 100 s/div |
| Εξασθένηση αισθητήρα | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1.000X, 2.000X, 5.000X, 10.000X |
| Ρυθμός ενημέρωσης συχνότητας |
100.000 wfm/s (κανονική λειτουργία), 400.000 wfm/s (διαδοχική λειτουργία) |
| Τύποι ενεργοποίησης | Όριο, Κλίση, Πλάτος παλμού, Παράθυρο, Αντίστροφη, Διάστημα, Διακοπή, Μοτίβο, Βίντεο |
| Σύνδεση | USB Host, USB Device, LAN, Pass/Fail, Έξοδος ενεργοποίησης, Sbus (Siglent MSO), WiFi μέσω dongle |
| Επιλογές αποκωδικοποίησης | IIC, SPI, UART/RS232, CAN, LIN |
| Οθόνη | Οθόνη TFT LCD 7" (800x400) |
| Διαστάσεις | 325 x 176 x 295 mm |
| Βάρος | 2,5 kg (3,5 kg συμπεριλαμβανομένης της συσκευασίας) |
Περιεχόμενα συσκευασίας
- Παλμογράφος Siglent SDS1104X-E
- Καλώδιο USB
- 4 παθητικοί αισθητήρες
- Πιστοποιητικό
- Καλώδιο τροφοδοσίας
- Εγχειρίδιο
Πρόσθετες παράμετροι
| Κατηγορία: | Παλμογράφοι |
|---|---|
| EAN: | 0722295836606 |
