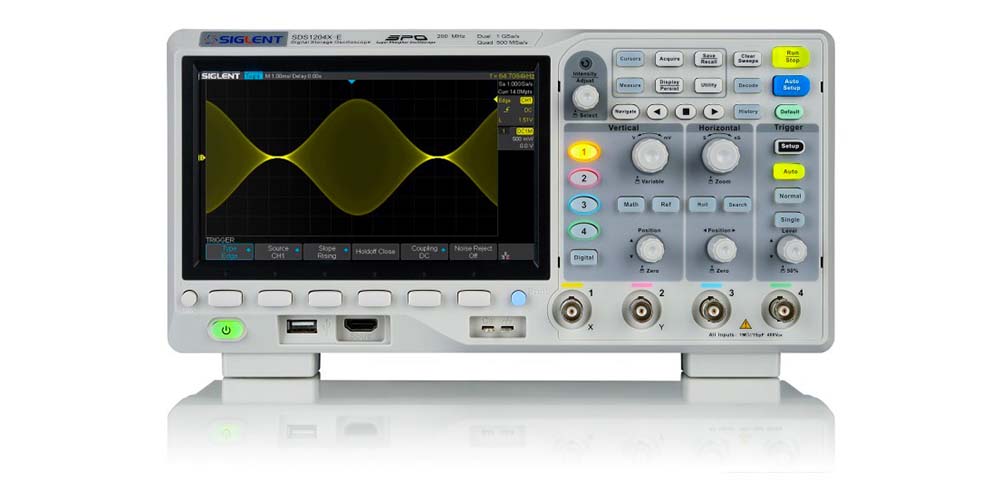

Siglent SDS1204X-E Παλμογράφος 4 καναλιών
Κώδικας: 1212Λεπτομερής περιγραφή του προϊόντος
Το SDS1204X-E είναι ένα τετρακαναλικό μοντέλο της σειράς «SDS1200X-E» που μπορεί να πραγματοποιεί μετρήσεις σε έως και δύο κανάλια ταυτόχρονα. Ο αισθητήρας διαθέτει δύο ADC, οπότε μπορεί να πραγματοποιεί μετρήσεις ταυτόχρονα σε δύο κανάλια χωρίς απώλεια του ρυθμού δειγματοληψίας. Ακόμη και όταν όλα τα κανάλια είναι ενεργά, ο αισθητήρας εξακολουθεί να διαθέτει 500 MS/s ανά κανάλι. Αυτό το μοντέλο έχει δυναμικό εύρος έως 200 MHz και 14 Mpts σε τέσσερα ενεργά κανάλια.
Super Phospor
Ο παλμογράφος διαθέτει την τεχνολογία «Super Phospor», η οποία παρέχει υψηλή ευκρίνεια σήματος και πολύ χαμηλό θόρυβο. Με αυτή την τεχνολογία, απαιτούνται μόνο 500 µV ανά κλάδο. Η τεχνολογία αυτή περιλαμβάνει επίσης τη συνεχή μετάδοση του σήματος ανεξάρτητα από τον επεξεργαστή ή την οθόνη, ανιχνεύοντας έτσι σφάλματα που δεν είναι ορατά στο κανονικό εύρος. Περιλαμβάνεται επίσης ως στάνταρ ένας αισθητήρας που μπορεί να αποκωδικοποιήσει σήματα στις σειρές l2C, SPI, UART, RS232, CAN και LIN.
Προαιρετικά εξαρτήματα
Μπορείτε προαιρετικά να παραγγείλετε για αυτό το μοντέλο έναν γεννήτρια συναρτήσεων, ώστε να επεκτείνετε το εύρος με έναν λογικό αναλυτή 25 MHz και 16 καναλιών. Αυτή η επέκταση μπορεί να συνδεθεί ανά πάσα στιγμή μέσω διεπαφής USB.Ο αισθητήρας μπορεί επίσης να συνδεθεί στο διαδίκτυο μέσω καλωδίου internet ή dongle WiFi, το οποίο μπορεί επίσης να αγοραστεί προαιρετικά. Αυτό επιτρέπει τον έλεγχο του αισθητήρα μέσω μιας διεπαφής ιστού. Ο αισθητήρας μπορεί επίσης να ελέγχεται μέσω εντολών SCPI. Για εξατομικευμένη προσφορά, παρακαλούμε επικοινωνήστε μαζί μας.
Προδιαγραφές
| Εύρος ζώνης | 200 MHz |
| Κανάλια | 4 |
| Μνήμη | 14 Mpts ανά κανάλι |
| Κάθετη κλίμακα | 500 µV/div - 10 V/div |
| Οριζόντια κλίμακα | 1 ns/div - 100 s/div |
| Εξασθένηση αισθητήρα | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1.000X, 2.000X, 5.000X, 10.000X |
| Ρυθμός ενημέρωσης συχνότητας |
100.000 wfm/s (κανονική λειτουργία), 400.000 wfm/s (διαδοχική λειτουργία) |
| Τύποι ενεργοποίησης | Όριο, Κλίση, Πλάτος παλμού, Παράθυρο, Αντίστροφη, Διάστημα, Διακοπή, Μοτίβο, Βίντεο |
| Σύνδεση | USB Host, USB Device, LAN, Pass/Fail, Έξοδος ενεργοποίησης, Sbus (Siglent MSO), WiFi μέσω dongle |
| Επιλογές αποκωδικοποίησης | IIC, SPI, UART/RS232, CAN, LIN |
| Οθόνη | Οθόνη TFT LCD 7" (800x480) |
| Διαστάσεις | 325 x 176 x 295 mm |
| Βάρος | 2,5 kg (3,5 kg συμπεριλαμβανομένης της συσκευασίας) |
Περιεχόμενα συσκευασίας
- Παλμογράφος Siglent SDS1204X-E
- Καλώδιο USB
- 4 παθητικοί αισθητήρες
- Πιστοποιητικό
- Καλώδιο τροφοδοσίας
- Εγχειρίδιο
Πρόσθετες παράμετροι
| Κατηγορία: | Παλμογράφοι |
|---|---|
| EAN: | 4023392501630 |
